Gespecialiseerd in ontwerpen en ontwikkelen

Om producten goed, verantwoord en snel te kunnen verspanen, zoals frezen, draaien, slijpen of boren, moet een opspanmal ervoor zorgen dat het product stabiel en zonder belemmeringen vastgeklemd wordt. Er wordt bij de ontwikkeling van de opspanmal nauwkeurig gekeken naar het te bewerken product en de productie aantallen om zo een kwalitatief goede en stabiele spanmal te ontwerpen. Uiteraard wordt er ook gekeken in hoeveel opspanningen het product bewerkt moet gaan worden, dit is productafhankelijk.

OPSPANMALLEN

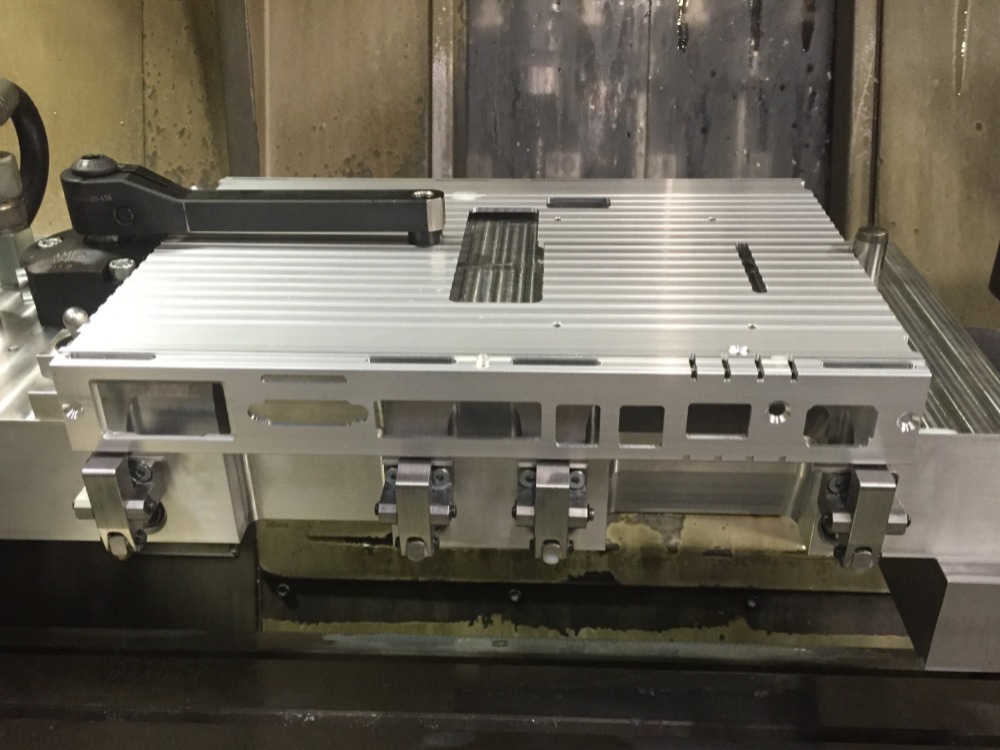

Op het gebied van spanmallen heeft Via Engineering ervaring met diverse soorten producten in verschillende industrieën en verschillende opspanmethoden zoals hydraulische spanmallen, pneumatische opspanmallen, mechanische mallen en ook spannen met vacuüm. Wij engineren en ontwikkelen speciale spanmallen op maat voor repeterend verspaningswerk en zorgen ervoor dat deze spanmal direct gebruikt kan worden op uw machine. Meervoudig producten spannen op een snelle en maatvaste manier vermindert voor u als klant de productie- en wisseltijden.

Voor het fixeren van extrusieprofielen, gietijzer- en smeedproducten en gietstukken heeft Via Engineering de expertise in huis om samen met de gebruiker na te denken over het ontwerp / design en uiteindelijk het realiseren van een optimale oplossing. Het produceren, monteren en testen gebeurt in onze eigen werkplaats, waardoor turn-key oplevering via korte lijnen mogelijk is. Mochten er onderdelen zijn die niet in onze eigen werkplaats gemaakt kunnen worden, dan heeft Via Engineering de juiste partners van specialisten tot hun beschikking om toch tot het juiste eindproduct te komen.

"Via Engineering Deurne BV heeft de kennis, de mogelijkheden en de machines in huis om turn-key projecten te realiseren tot een klantspecifiek eindproduct"

AIRCONTROLE EN DETECTIE

Door het bewerken van producten op een spanmal is het altijd mogelijk dat er een spaan op het aanlegvlak ligt en hierdoor worden onze spamallen geregeld uitgevoerd met een aircontrole. Dit is een eenvoudige manier om te controleren of het product goed op- of aan ligt. Deze luchtcontrole zorgt er tevens voor dat het op- of aanlegvlak wordt schoongeblazen wanneer het product wordt ingelegd.

Ook andere detectie senoren zoals een maldetectie, om er zeker van te zijn dat het juiste programma gestart wordt bij de juiste opspanmal, of het detecteren van de stand van een pneumatiek cilinder zodat er gecontroleerd kan worden of het product wel echt tegen zijn aanslag is aangedrukt, worden vaak toegepast. Hierdoor wordt de kans op een afkeur product sterk verminderd.

PROJECT

Deze opspanmal is bedoeld om een vlinderklep, waar een as d.m.v. spline in de juiste positie in zit gemonteerd, in samengestelde toestand te boren. Door het poka yoke principe kan het product niet verkeerd ingelegd worden en is de kans op een afkeur product uitgesloten. Het product wordt pneumatisch gepositioneerd en d.m.v. een volgordeventiel hydraulisch geklemd. De mal is uitgerust met een maldetectie en op de pneumatische cilinders zitten sensoren voor detectie van de stand. De spanmal wordt met spansystemen op de machine vastgeklemd waardoor het snel en eenvoudig wisselen is tussen de verschillende opspanmallen.

"Gespecialiseerd, flexibel en betrouwbaar, dat is waar Via Engineering Deurne BV voor staat"

LASMALLEN

Voor het juist positioneren van de te lassen producten moet er vaak een lasmal gemaakt worden. Hierbij kijken we altijd naar het product maar ook naar de las mogelijkheden.

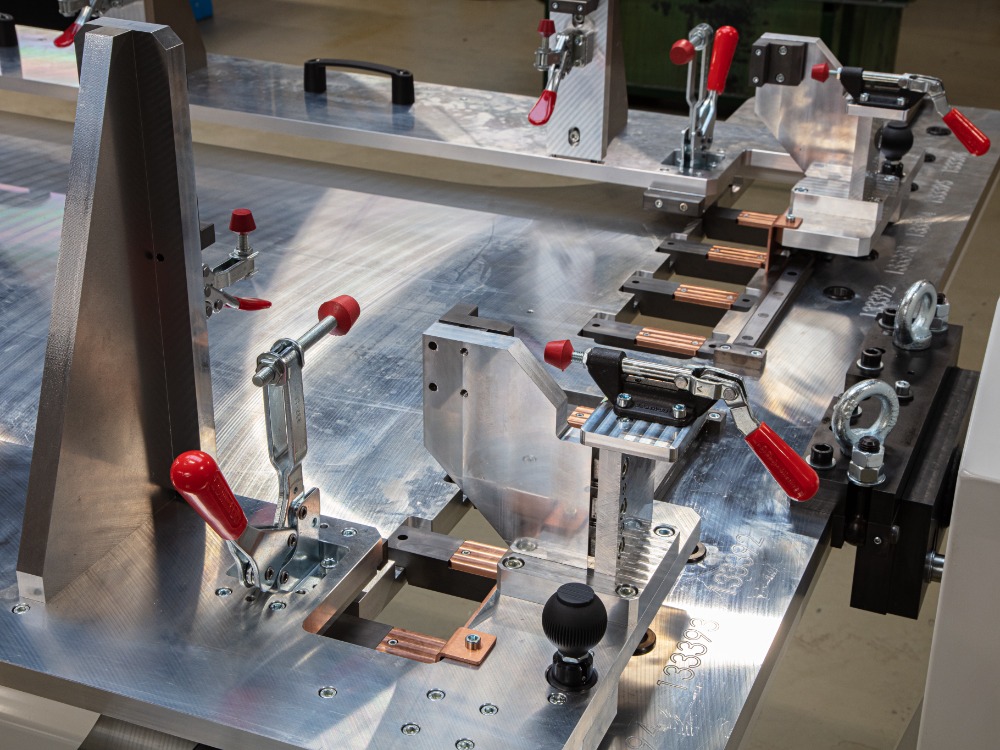

Hiernaast ziet u een lasmal waar 3 verschillende producten op gepositioneerd kunnen worden. Dit is te realiseren met een snelle ombouw van een aantal onderdelen. De lasmal is Poka Yoke uitgevoerd zodat de te lassen producten niet verkeerd ingelegd kunnen worden.

PROJECT

Deze opspanmal is bedoeld om aluminium gietdelen op te spannen zodat ze nabewerkt kunnen worden op een horizontale pallet freesbank. Deze spanmal is voorzien van diverse hydrauliek circuits. Sommige circuits zijn voorzien van een volgorde door middel van een volgordeventiel, zodat eerst de worksupports richting het product komen en daarna in volgorde de zwenkspanners. Ook is deze spanmal uitgevoerd met een aircontrole.

PROJECT

Dit project is voor dezelfde klant als hierboven en redelijk vergelijkbaar. Deze opspanmal is ook bedoeld om aluminium gietdelen op te spannen. Hier kunnen meerdere producten worden opgespannen omdat hier niet door de mal heen bewerkt hoeft te worden. Ook deze opspanmal is uitgevoerd met een aircontrole.

MEET/CONTROLE MALLEN

Een meetmal of controle mal is een opnamemal welke gebruikt wordt om een product op te kunnen nemen om daarna het product door middel van een meetmachine of meetklokken te kunnen controleren.

Hiernaast ziet u een meetmal waar een product door middel van een aantal Destaco spanners nauwkeurig wordt opgespannen. Door middel van een meetklok kunnen diverse meetpunten worden nagemeten. Ook kan de lengte en de profielzuiverheid worden nagemeten.
